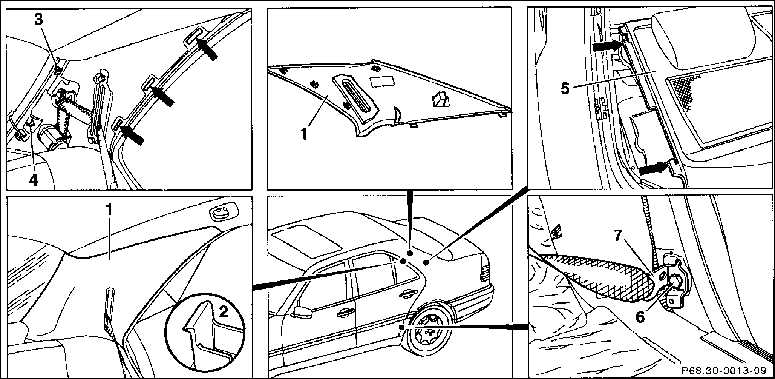

13.19. Внутренняя обшивка С-стойки
1. Обшивка
2. Крючки
3. Удерживающие зажимы
4. Вставной зажим |
5. Полка для шляп
6. Болт
7. Деталь крепления ремня безопасности |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините краевую защиту в области обливки
(1).
|
| 2. Отожмите пластмассовым клипом два крючка
(3) от удерживающих зажимов.
|
| 3. Отожмите обшивку (1) из задних верхних удерживающих
зажимов, для чего нажмите на обшивку к середине.
|
| 4. Извлеките обшивку (1) вперед из вставного
зажима (4) и язычков (стрелки) в полке для шляп. Если необходим демонтаж
всей обшивки полностью, дополнительно снимите заднюю скамью.
|
| 5. Выкрутите болт (6) из детали крепления заднего
ремня безопасности (7) и вытяните ремень из обшивки.
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проложите ленту ремня безопасности и затяните
с моментом 35 Н.м. болт в элементе крепления ремня.
|
| 2. Дальнейшая установка происходит в порядке,
обратном снятию.
|
|
|
