Распредвал регулировка основного положения w202 [Mercedes-Benz]

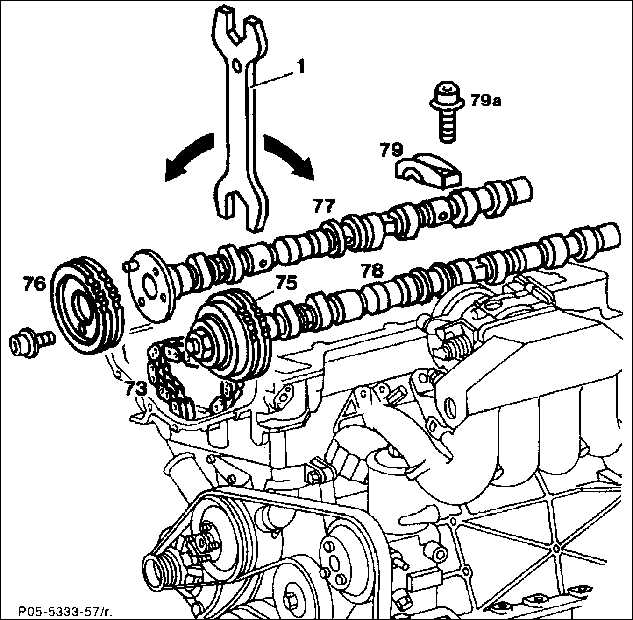

76. Шестерня выпускного распределительного вала
77. Выпускной распределительный вал
78. Впускной распределительный вал
79. Крышка подшипника распределительных валов
79а. Болт крепления

Контроль

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите цилиндр 1 на 20° после ВМТ. Указание: в этом положении (20° после ВМТ) можно поворачивать распределительные валы при снятой управляющей цепи без соприкосновения клапанов с основанием поршня.
2. Снимите крышку головки блока цилиндров.

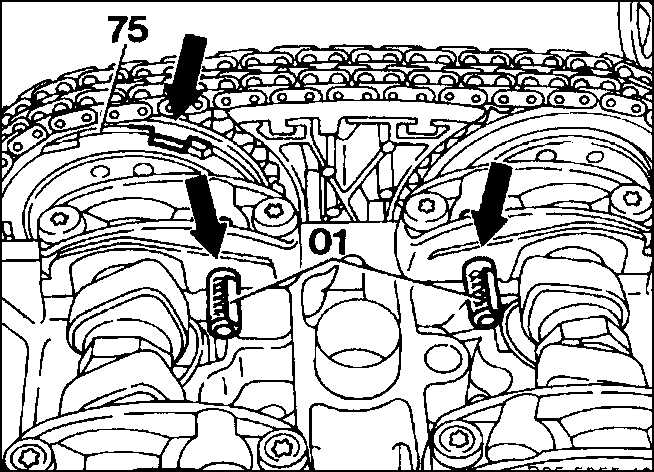

	3. Зафиксируйте распределительные валы. Для этого введите фиксирующие штифты (01) через отверстие (стрелка) в крышке подшипника распределительных валов 1 и 6 в отверстие фланца распределительных валов. Если невозможно вставить фиксирующие штифты, отрегулируйте основные положения распределительных валов.
Предупреждение Для двигателя объемом 2,2 л поверните регулятор распредвалов около шестерни впускного распределительного вала (75) в положение "spat" (поздно) до упора в направлении вращения распределительного вала (стрелка).

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Цилиндр 1 стоит на 20° после ВМТ зажигания и снята крышка головки блока цилиндров.

2. Снимите передние крышки.

3. Снимите натяжитель цепи.

4. Отвинтите шестерню выпускного распределительного вала гаечным ключом с насадкой Т40, придерживая распредвал у шестигранника. Снимите шестерню распределительного вала.

5. Снимите управляющую цепь с шестерни выпускного распределительного вала.

6. Поворачивайте распределительные валы гаечным ключом до тех пор, пока можно будет ввести фиксирующие штифты.

7. Установите цепное колесо и наложите цепь.

8. Установите натяжитель цепи.

9. Еще раз проверьте основное положение распределительных валов. При необходимости повторите регулировку.

10. Установите передние крышки распределительных валов.

11. Установите крышку головки блока цилиндров.
